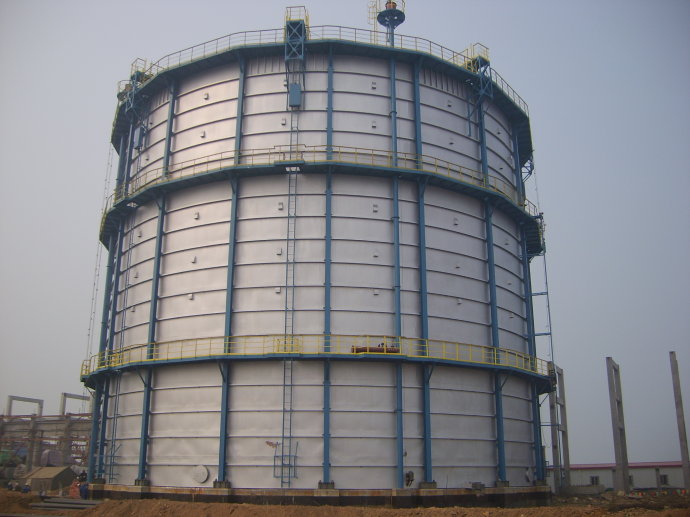

煉油廠氣櫃腐蝕主要表現為在中節外表麵呈現潰瘍腐蝕，表麵出現腐蝕斑點和凹坑，特別是在水槽附近(中節全升起後，在水線的上下部位)較多，腐蝕深度為2mm左右，在腐蝕處存在厚度約4一smm的氧化鐵鏽。經停用刷罐檢查，內壁原塗層的紅丹防鏽漆及煤瀝青大部分都已脫落。在鍾罩內表麵呈現均勻腐蝕鏽層，氣櫃外表麵的鋼結構大部分鏽蝕嚴重，表麵漆膜損壞，金屬表麵出現很多鏽蝕斑點。中節、鍾罩導軌的焊道附近出現幾處裂紋，有的中節出現變形，影響氣櫃的正常使用。

一、漆膜表麵的損壞

設備表麵塗覆的氯磺化聚乙烯塗料，由於其透氣性，腐蝕物質透過塗層在金屬界麵進行擴展，破壞塗料與金屬表麵的粘接力。同時在太陽光的照射下，使以油料為成膜物質的漆膜老化，塗層變軟、變脆而喪失原有的力學性能、物理性能，導致漆膜破壞。當中節、鍾罩在上下浮動中，原塗層表麵較軟，氣孔率較大，由於塗層滲水，水分到達漆膜與基體之間的界麵，使漆膜與基體的結合強度下降，出現漆膜剝離或鼓泡，進而導致金屬腐蝕。

二、漆膜下的金屬腐蝕

漆膜下的金屬腐蝕是由電化學作用引起的。在陰極，氧有去極化作用，反應如下：O2+H2+Ze=2OH-。

因此，膜下泡內溶液呈微堿性，這時陰極部位的pH值高達13以上I25]。界麵一旦成為高堿性狀態，就進一步發生基體氧化膜的堿性溶解和漆膜的堿分解。同時，在陽極發生如下反應：Fe=Fe2++Ze。

Fe2+與氧、水及OH一反應生成Fe(oH)2、Fe(oH)3、Fe2O3·XH2O等腐蝕產物，其體積要增大好幾倍，使漆膜鼓起，最後破裂。這時泡內溶液呈酸性，泡內pH值僅為2一4。從漆膜脫落部位產生的陰極、陽極反應來看，由於陰極反應產生的OH一離子使得界麵pH值上升，造成Fe2+離子水解：Fe2+十2H2o=Fe(oH)2+2H+。

這時又使界麵pH值降低，從而加速了陽極反應，使腐蝕麵積擴大，漆膜剝落的範圍增加。部分表麵塗層，出現開裂、脫落，使金屬表麵遭到腐蝕。另外，由於氣櫃運行時反複升降，造成設備表麵幹濕交替進行。金屬表麵暴露在空氣中，當表麵存在鏽蝕層時，鏽蝕層就起了水和氧的儲槽作用，鏽蝕層下基體鐵的離子化起了強氧化劑的作用。在一定條件下腐蝕產物會影響大氣腐蝕的電極反應。

徐州成人看片免费下载環保設備認為大氣腐蝕的鏽蝕層處在潤濕條件下，可以作為強烈的氧化劑。由鏽層內Evans模型，可以看出陽極反應發生在金屬/Fe3O4界麵上，陰極反應發生在Fe3O4/Feo0H界麵上，即鏽層內發生了Fe3十*Fe2+的還原反應，說明鏽層參與了陰極過程。由於天氣變化，金屬表麵溫度、濕度隨之變化，這樣在化學、電化學作用下，金屬表麵將加速腐蝕。

如果大家想了解更多關於成人免费看片APP方麵的知識，就請聯係徐州成人看片免费下载環保有限公司吧！
